Ejercicio Escala de Ampliación

Materiales necesarios: lápiz, regla graduada, compás.

Descripción de las tareas

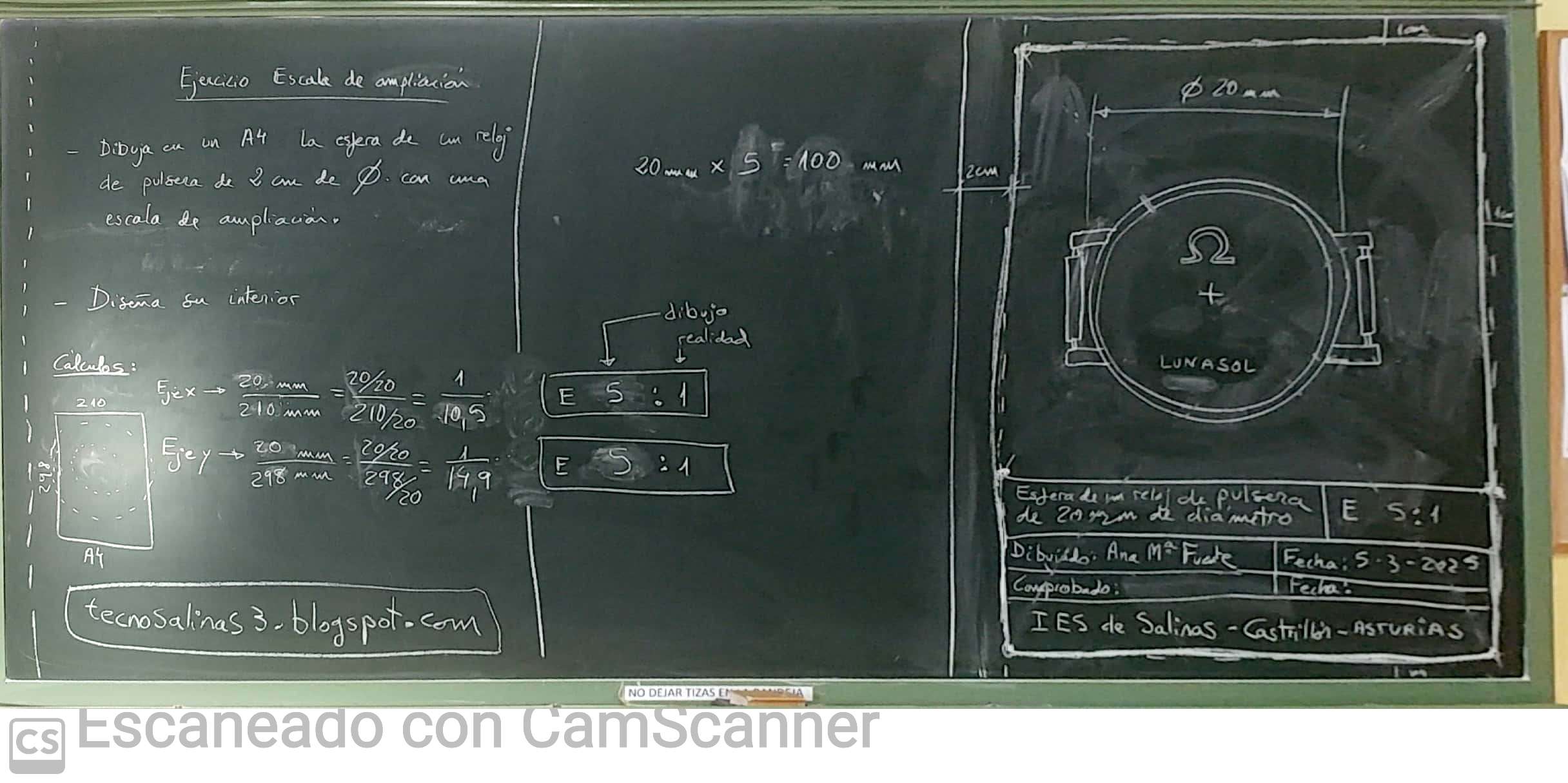

• Dibuja en una lámina A4 vertical, la esfera de un reloj de pulsera de 2 cm de Ø con escala de ampliación.
• Diseña su interior.

1º Paso: Dibujar la lámina en una hoja de papel A4. Te pongo una lámina de ejemplo. Adapta la información del cajetín a nuestro centro, y pon tu nombre y apellidos en el mismo.

2º Paso: Calcular la escala de ampliación a la que vamos a trabajar, dejando sitio para márgenes y acotación del reloj. Divido entre 20 en el numerador y en el denominador de la fracción, para que en el denominador me quede valor 1.

               Realidad   210 mm    210/20 mm     10,5
Eje X → ----------- = ----------- = --------------- = --------
                 Dibujo      20 mm      20/20 mm        1

La escala E 10,5:1 no está admitida, porque tengo que ir a números redondos que utilicen los números 1 - 2 - 2,5 - 5 multiplicados también por 10, 100, 1000...etc, por lo que puedo probar con E 10:1.

Si multiplico 2 cm x 10 = 200 cm. Como el papel tiene en el eje X 210 cm y necesito espacio para márgenes y acotaciones, me tengo que ir a un nº inferior, que en nuestro caso es el 5, por lo que la escala a utilizar será E 5:1

Repitiendo el razonamiento anterior para el eje Y:

               Realidad   298 mm    298/20 mm     14,9
Eje Y → ----------- = ----------- = --------------- = --------
                 Dibujo      20 mm      20/20 mm        1

En este caso la escala que me limita en tamaño es la del eje X, ya que es el lado más estrecho, por lo que ignoro el resultado del eje Y.

Usaré para todo el dibujo E 5:1
