Tarea con nota Circuito eléctrico

Los led´s están sustituyendo a las bombillas incandescentes porque consumen menos que éstas. Su símbolo es el que se muestra aquí.
Su resistencia interna provoca una caída de tensión que suele estar entre 1,8 y 3 voltios, dependiendo del fabricante y del color, por lo que hay que protegerlos con resistencias, si se someten a tensiones mayores de las que soportan. En internet hay muchos tutoriales para calcular el valor de esa resistencia "extra".

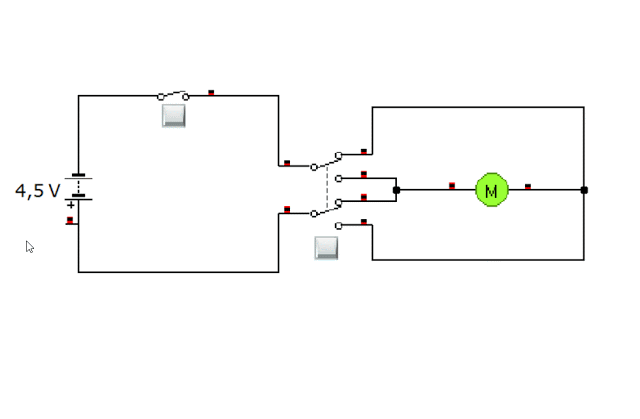

Diseña un circuito eléctrico (recuerda poner generadores a la izquierda, elementos de control en medio y receptores a la derecha)

Elementos básicos del circuito (elementos generadores, e. de control y e. receptores:
  1. una pila de 4,5 v,
  2. un conjunto de 3 led's en serie amarillos (recuerda, unos a continuación de otros), la resistencia interna de los led´s será suficiente como para que no exploten (creo ¿?).
  3. un motor eléctrico en paralelo con la serie de led´s que acabas de poner,
  4. un interruptor A que apague todo el circuito (añade el nombre al interruptor A),
  5. otro interruptor B, que sólo apague los 3 led´s (añade el nombre al interruptor B),
  6. y un tercer interruptor C que sólo apague el motor (añade el nombre al interruptor C),
  7. Cablea el circuito.

Cuando tengas ya montado el circuito y funcione, añáde los elementos de medida:
  1. un voltímetro en paralelo con uno de los led´s, para medir la caída de tensión en el mismo Va = Vb = Vc    V(abc) = Va + Vb + Vc
  2. un amperímetro en serie con los led´s, para medir la intensidad I(abc) que circula por ellos.  I(abc) = Ia =Ib = Ic
  3. un voltímetro en paralelo con el motor, para medir su caída de tensión Vm, también llamada fuerza contraelectromotriz,
  4. un amperímetro en serie con el motor, para medir la intensidad que circula por él  Im
  5. guarda el proyecto en la unidad e/: de tu ordenador, en la carpeta con tu nombre,
  6. envía el archivo como adjunto desde tu correo ...@educastur.org a tu profe (pondrá su correo en la pizarra).
Con las mediciones y las fórmulas que conocemos, ya sabemos calcular la I total y la V total del circuito (que debería ser de 4,5 voltios como la pila).
